Als Fensterschutzmanschetten bezeichnen wir die staubdichte Abtrennung zwischen dem Roboterraum und dem Strahlraum einer Strahlanlage. Sie besteht grundsätzlich aus einem Fensterflansch mit der entsprechenden Lochung für die Befestigung am Gehäuse, einem konischen Mantel sowie einem zylindrischen Kragen für die Befestigung am Roboter.

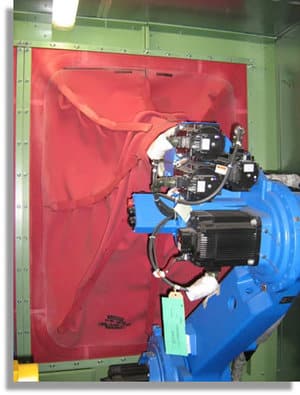

An einem über der Achse 4 angebrachten ringförmigen Halter werden im Roboterraum der Kragen der Fensterschutzvorrichtung sowie der Kragen der Armschutzvorrichtung mit einer Schwerlastschelle befestigt, die durch eine Schutzmanschette abgedeckt wird.

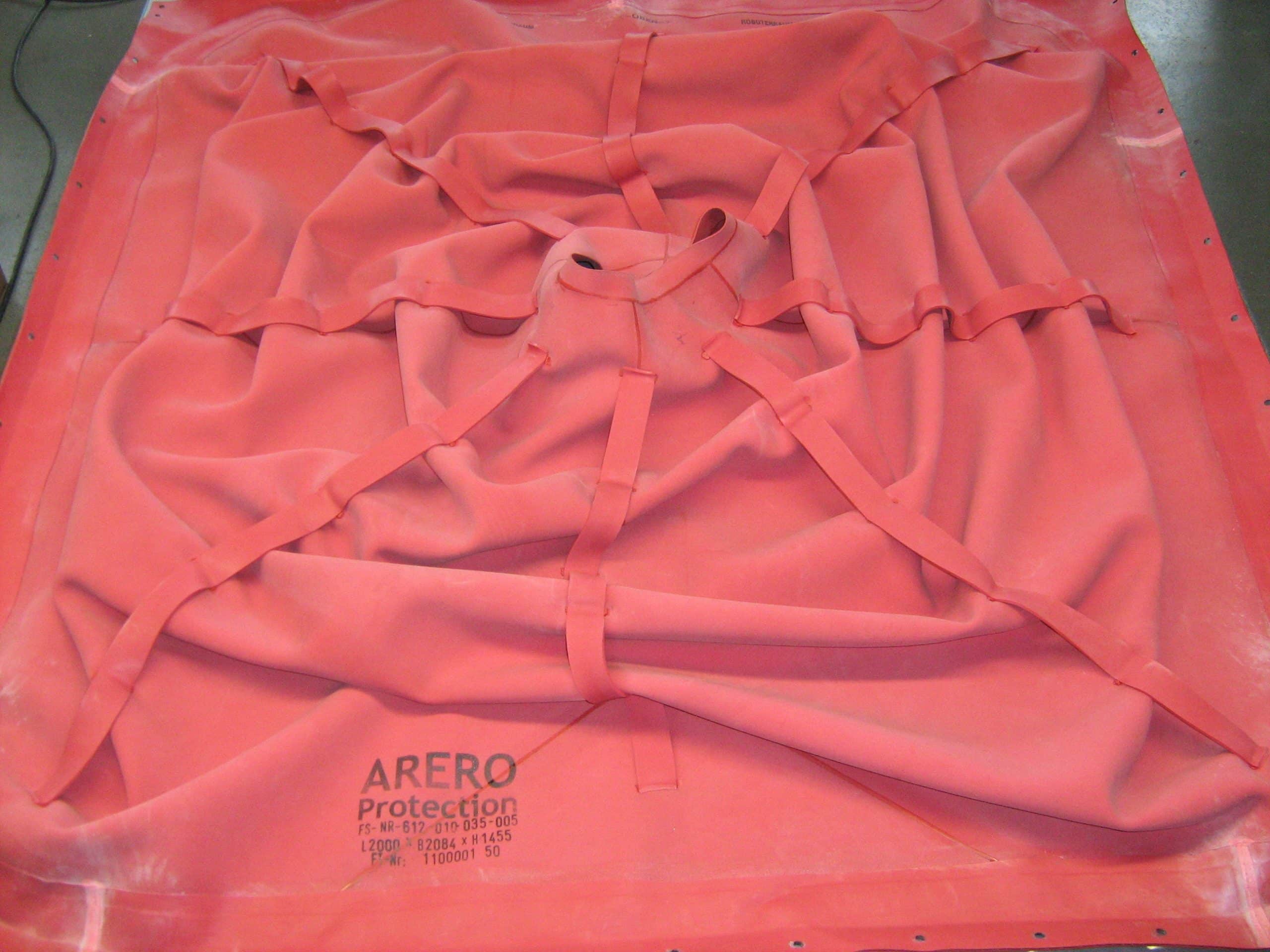

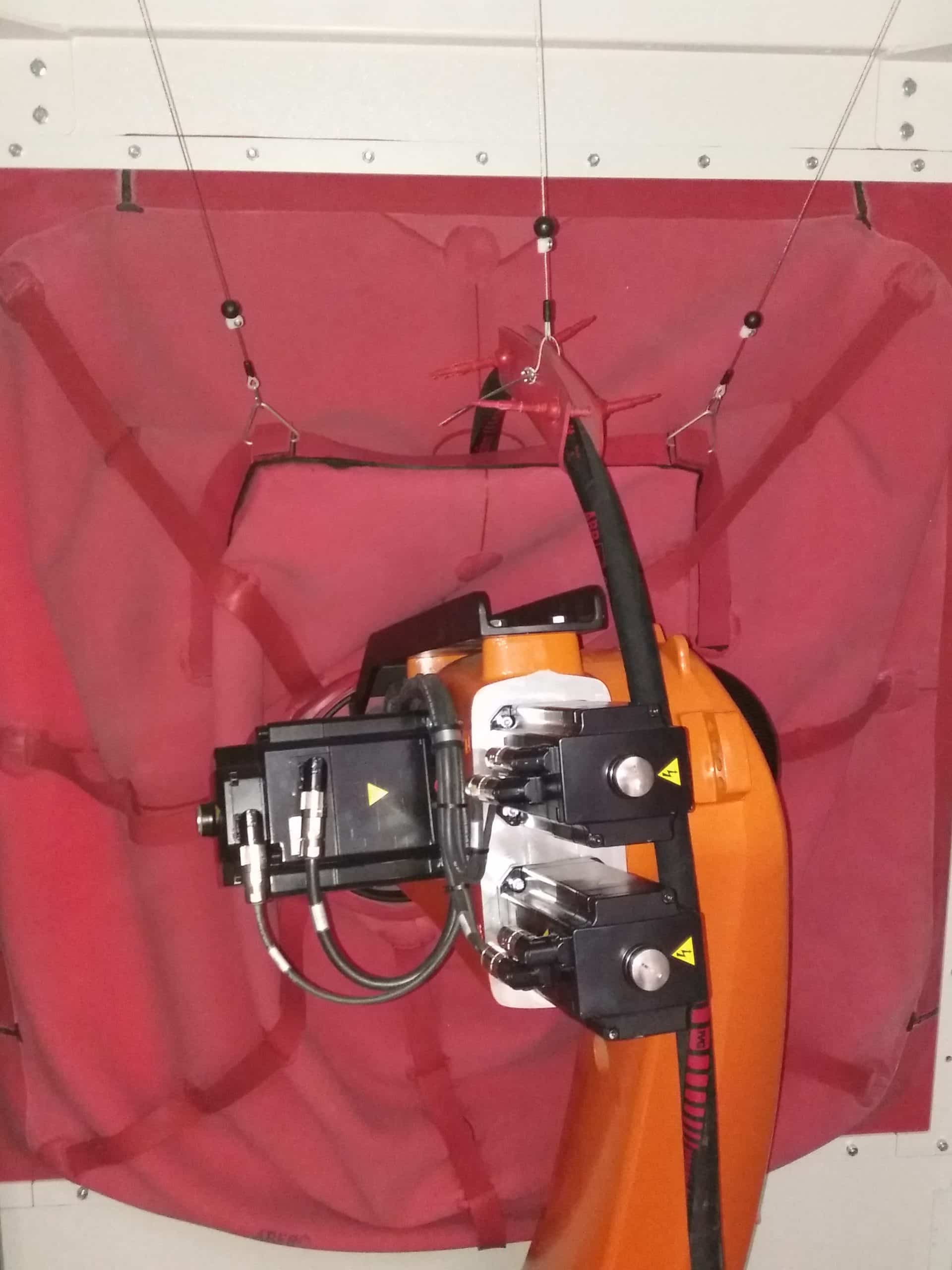

Die Verwendung von Raffbändern auf der Roboterraumseite ermöglicht es uns, dem Mantel der Manschette eine definierte Faltung vorzugeben, um eine Materialsackbildung auf der Strahlraumseite zu verhindern. Die angewendete Vorspannung der einzelnen Raffbänder bestimmt dabei den Grad der Faltenbildung. Gleichzeitig wird dadurch die Fensterschutzvorrichtung zentral im Rahmen gehalten.
